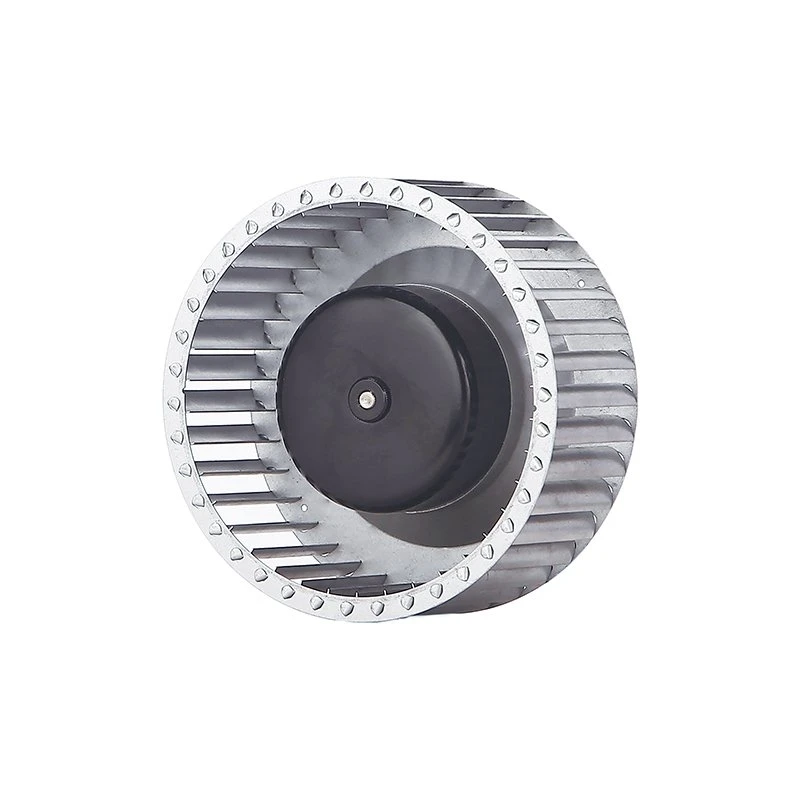

PBM Motor and Fan (Suzhou) Co., Ltd. est l’un des fabricants et fournisseurs les plus fiables de ventilateur centrifuge courbé vers l’avant de 140 mm ec-pf3n140b2eh en Chine. Forts d’une expérience abondante, nous nous engageons à fournir des produits personnalisés de haute qualité à des prix compétitifs. Si vous envisagez d'acheter en vrac un ventilateur centrifuge incurvé vers l'avant de 140 mm ec - ac pf3n140b2eh, n'hésitez pas à consulter la liste de prix de notre usine.
Caractères généraux
|
1-1 |
Tension nominale |
230 VCA |
|
1-2 |
Fréquence |
50/60 Hz |
|
1-3 |
Tension de fonctionnement |
184~270 VCA |
|
1-4 |
Vitesse nominale |
1685 tr/min |
|
1-5 |
Courant d'entrée |
0.55 A |
|
1-6 |
Puissance d'entrée |
64 W |
|
1-7 |
Débit d'air |
264,83 PCM / 450 M³/H |
|
1-8 |
Pression statique |
0,83 poH2O / 208 Pa |
|
1-9 |
Bruit acoustique |
63 dB(A) |
|
1-10 |
Espérance de vie |
50 000 heures (L10) Dans une pièce à 40 degrés, humidité 15 % ~ 65 % HR. |
|
1-11 |
Classe d'isolation |
Classe B |
|
1-13 |
Protection du moteur |
Protection rotor bloqué Protection de polarité Capacité de redémarrage automatique |
|
1-14 |
Contrôle de vitesse |
Entrée de contrôle 0~10VDC / PWM |
|
1-15 |
Type de protection |
IP44 |
|
1-17 |
Sortie de signal |
FG (générateur de fréquence) |
Caractères mécaniques
|
2-1 |
Dimension |
Ø140 mm X 98 mm (voir plan coté) |
|
2-2 |
Matériau de la turbine |
Coque en métal galvanisé |
|
2-3 |
Nombre de lames |
38 |
|
2-4 |
Système de roulement |
Roulement à billes NMB |
|
2-5 |
Fil de plomb |
CA (AWG20#),CC (AWG22#) |
Caractères environnementaux
|
3-1 |
Température de fonctionnement |
-25 degrés à 60 degrés |
|
3-2 |
Température de stockage |
-40 degrés à 75 degrés |
|
3-3 |
Humidité de fonctionnement |
5 % à 90 % d'humidité relative |
|
3-4 |
Humidité de stockage |
5 % à 95 % d'humidité relative |
Courbe de performances
Conditions de test :
Tension d'entrée ---- Tension de fonctionnement (230VAC/50Hz)
Température ----- Température ambiante
Humidité ---------65% RH
Dessin au trait
Note:
1. Ligne de connexion : AC (3 × AWG20 #), DC (4 × AWG22 #)
2.AC : marron=Ligne sous tension, bleu=Ligne nulle, vert et jaune=Terre de protection ;
3.DC : Rouge=Sortie de tension +10VDC, Jaune=0-10VDC/PWM, Blanc=FG, Bleu=GND ;
